Circuito adaptador universal para convertir cualquier módulo reductor DC-DC, en una fuente de laboratorio con salida 0V.

*28/08/2022 -En la nueva versión del circuito no es necesario retirar ningún componente del modulo DC-DC.

*28/08/2022 -Añadido nuevo esquema con un Circuito inversor clásico con las conexiones de los puntos 1 y 2 en el esquema.


*28/08/2022 Añadido nuevo método de ajuste del circuito por pasos.






fuente universal

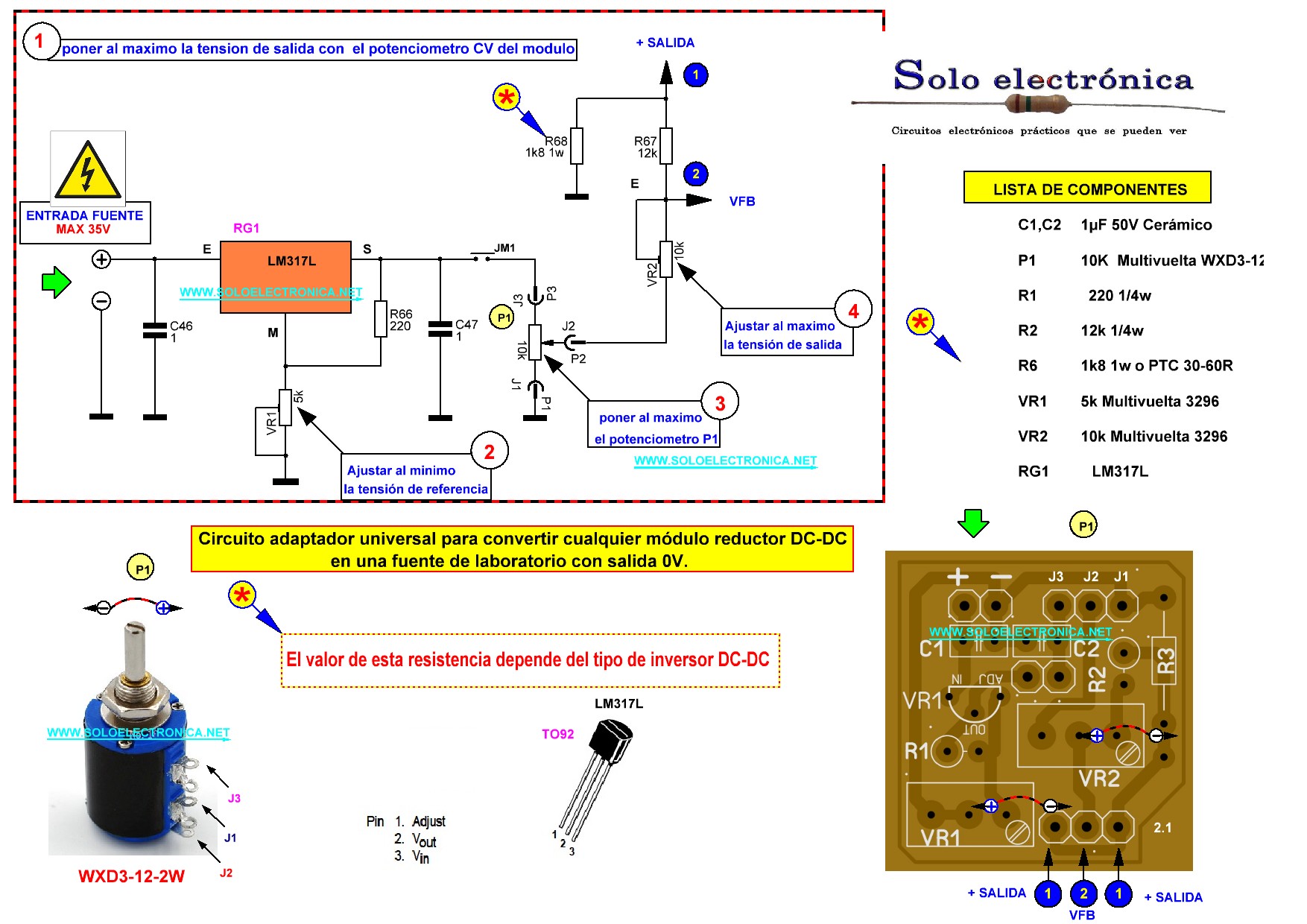

  Método de ajuste del circuito




Sin el circuito adaptador conectado.

1.           Conecta una fuente alimentación de 30V a la entrada del módulo a modificar.

Conecta un voltímetro a la salida del módulo y ajusta el potenciómetro del voltaje (CV) hasta que la salida del máximo voltaje.



2.           Desconectar la tensión de entrada de la fuente. Conecta puntos del adaptador 1 y 2 al inversor.

               Ajusta al mínimo el potenciómetro (VR1).Mira el esquema las marcas – y +.



3.           Ajusta al máximo el potenciómetro (P1). Mira el esquema las marcas – y +.



4.           Ajusta al máximo el potenciómetro (VR2).Mira el esquema marcas – y +.



5.           Conecta a la salida el voltímetro. Conecta la fuente de alimentación 30V.



6.           Ajusta el (VR2)  hasta que empiece a bajar la tensión de salida y déjalo en ese punto.



7.           Pon al mínimo el (P1) la tensión bajará.



8.           Ajusta el (VR1) hasta que la tensión de salida marque lo más cercano a 0V.



Listo, ya tienes tu inversor modificado.



  Circuit adjustment method


Without the adapter circuit connected.

1.        Connect a 30V power supply to the input of the module to be modified.

 Connect a voltmeter to the output of the module and adjust the voltage (CV) potentiometer until the maximum voltage output.


2.        Disconnect the input voltage from the source. Connect adapter points 1 and 2 to the inverter.

          Adjust the potentiometer (VR1) to the minimum. Look at the diagram for the – and + marks.

3.       Adjust the potentiometer (P1) to the maximum. Look at the diagram for the – and + marks.


4.       Adjust the potentiometer (VR2) to the maximum. Look at the diagram – and + marks.


5.       Connect the voltmeter to the output. Connect the 30V power supply.


6.       Adjust (VR2) until it starts to drop the output voltage and leave it at that point.


7.       Set the (P1) to minimum, the voltage will drop.


8.       Adjust (VR1) until the output voltage is as close to 0v as possible.


Ready, you already have your inverter modified.
